2008年06月30日
初めての電子工作
とゆーアレで。
とりあえず買ってきた物を並べてみた。
上左からバーチャスティック、ツインスティック
下左から半田ごて、はんだ、ドリルビット、ホールソー、PSコントローラー(と中の基板)
バーチャスティックボタン多すぎだろwww

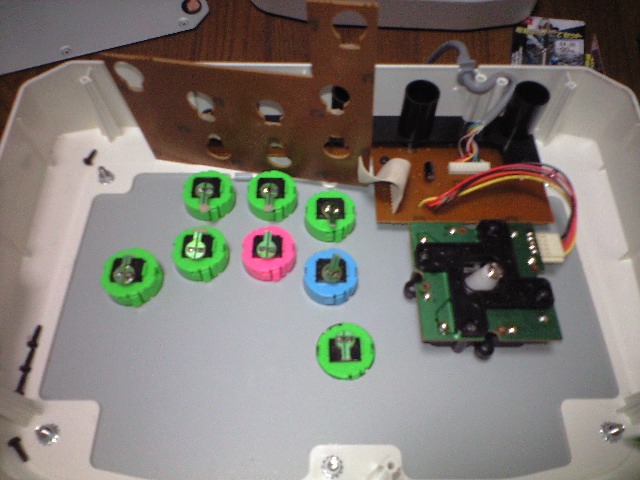

とりあえずプレステのコントローラーをバラして基板を取り出し、バーチャスティックを開けてボタンを一個取り出します。
特に力を入れなくても簡単に折れた
こっちは特に使うアテはないので基板は豪快にヘシ折ります。ツインスティックの表面の色に合いそうな水色を使うことに。

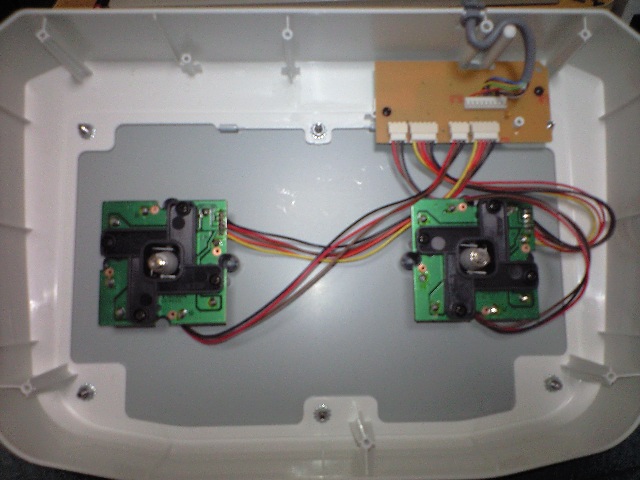

次にツインスティックを開けてみます。
シンプル。
とりあえず基板に刺さっているコネクタを抜いて基板を留めているビスを外します。
基板もシンプル。
こっちのコネクタケーブルは必要ないので後でカットします。
ピンボケ('A`)

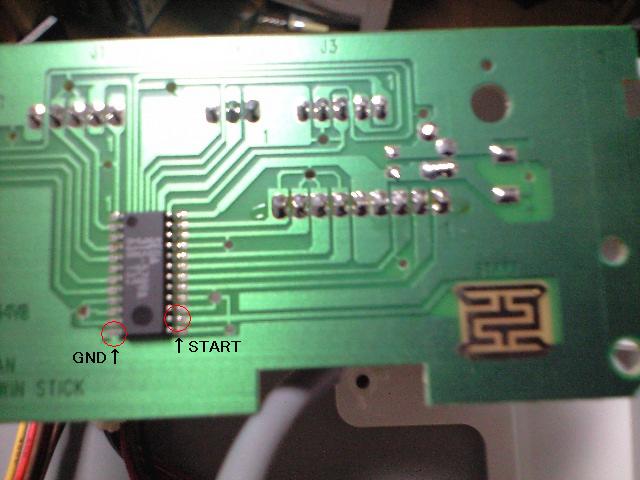

今回スタートボタンはツインスティックの物の乗っ取りに挑戦する事にしたので、外した基板をじっくり観察してSTARTのラインとGNDのラインを見極め。赤い丸を付けたICチップの足にリード線を融着し、PSコントローラーのSTARTとGNDに繋げます。つーかこんな細い所に着けれるのか…。 (´Д`;)
とりあえずツインスティックの基板は放っておいて、レバーから出たケーブルをPSコントローラーの基板に融着します。
もう戻れない
ケーブルをコネクタの付け根から切断。芯線を剥き出しにして半田を染み込ませます。
地道で地味な作業。
ひとまず最初から半田が盛ってある、L/Rボタンの接点にツインスティックのトリガー/ターボボタンのリード線を融着。続いて上下左右の線を繋げる作業に。
PSコントローラーの基板には、半田付けするのに都合のいいポイントが用意されているので(※下のSS参照)、そこの炭素カバーを削り落として半田を盛ります。
上下左右+GNDの5箇所(※参考)。左下はトリガー/ターボ
あとは順に半田付けしていくだけ! …とはいえそこは初心者、うっかり手にコテを当ててしまってウワッチャアアアア!! ?(゚Д゚;) となったり、くっつけた後コテを離すのが遅いせいで線が外れてしまったりとかなりてこずった…。
なんとかかんとか繋ぎ終え、次はツインスティック側のスタートボタンの乗っ取り。
先ほど確認したポイントにリード線をくっつけます。カットしたツインスティックのコネクタケーブルの中のリード線が丁度いい細さなので10センチほどにカットして抜き出したものを使用。
割と楽勝だった。多分ICチップ用の高速はんだが使われていたお陰。
右の黒の線がSTART、右の白の線がGNDです。これをそれぞれPSコントローラー基板のSTARTとGNDに融着させます。
とりあえずココで線と基板を仮止めしてPS2に繋いでマーズを起動してみます。半田付けに失敗してたら最悪ショートして色々と終わりです。緊張の一瞬。
お、普通に起動した。タイトル画面で恐る恐るスタートボタンをポチッ。
メニュー画面が開いた。という事は。
* *
* + 乗っ取り成功
n ∧_∧ n
+ (ヨ(*´∀`)E)
Y Y *
テストプレイもやってみたけど特に繋ぎ間違いもなかった模様。やったぜ!! ヽ(゚∀゚)ノ
ココまで来たら、後は天板に穴を開けてセレクトボタンの増設と、ボタンとPSコントローラー基板をリード線で繋ぐだけ!! だったんですが…。
問 題 発 生 ?(゚Д゚;)
なんと買ってきたホールソーがウチにある電動ドライバーに装着できないことが判明!! そりゃないぜええええ!! <(TДT;)>
しょうがないのでとりあえず下穴だけ開けておく事に。
ちょっと左にズレた。まぁいいか。 (´Д` )
親父が会社にあるドライバーを借りてくるという事になったのでそれまで完成はおあずけ。なんてこったい。/(^o^)\
暇つぶしに基板をいじり回していたら、スタートボタンを繋いでいたリード線が折れてしまった…細いから折れやすかったんだな…。 ?(゚Д゚;)
こりゃいかんという事でホームセンターでグルーガン(ホットボンド)を買ってきて半田付けした部分を補強する事に。
なんかきたねえwww
なんかあんまりうまくいった気がしないけど、とりあえず接点に直接テンションがかかる事はもうないだろうしよしとしておこう。
天板の穴開けとセレクトボタンの接続は親父がドライバーを持って帰って来てからですなー。
乞うご期待。
