2008年07月02日

完成

ドリルキター!! 百鬼です。いよいよ仕上げの時!!

とゆーアレで。

家にやって来たドリルが両手持ちの結構デカイ電動ドリルでビビる。

気を取り直して穴あけ開始。トルクがでかいのでさらっと開通。


下穴通り左にずれた。許容範囲内か。


よし、次はセレクトボタンの取り付けだ。


見栄えは気にしない。


30mmでは穴がぶかぶか(28mmが適正っぽい)だったのでホットボンドで固着。想像以上にガッチリ固定出来た。端子にリード線を溶着してそちらもホットボンドで補強。コレ便利だなー。


グルーガン。

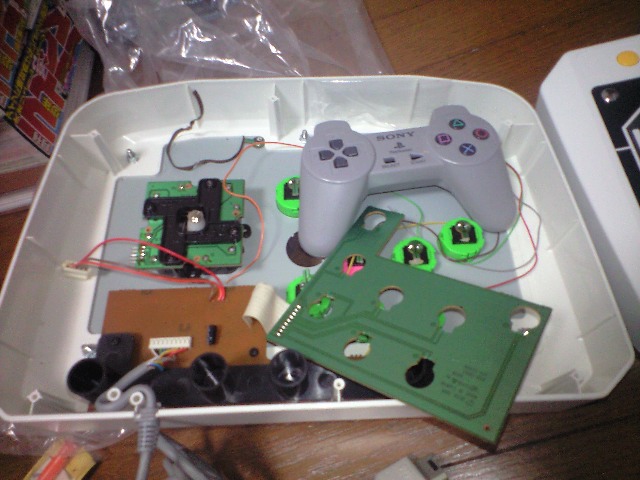

次にPSコントローラーの基板を固定するためのスペース作り。


無茶した。


ツインスティックの元の基板からコネクタ部を完全撤去してフラットな状態に。この上にPSコントローラーの基板を重ね、左上の空いてるネジ穴を使って固定する事に。

と、その前にセレクトボタンからのリード線をPSコントローラーに半田付けし、ホットボンドで絶縁&補強。


中央の黒がそれぞれSTARTとSELECT、青と白がGND


これで半田付けは完了!! 苦労したぜ…。


カッターナイフでうまいこと切れた


ツインスティックのケーブルから外したカバーを被せてホットボンドで接着。別に必要な作業じゃないけど見栄えに気を使ってみた。後でカバーの向きが上下逆に着けていた事に気付いて凹む。 orz


紙ワッシャーは上から押さえるため


ホットボンドが固まったのを確認して、ビス留め。ねじ山が合うビスがなかったのでバーチャスティックから1本拝借。一点留めだけどまぁ大丈夫だろ。多分。


とゆーアレで。


完 成 !! ヽ(´∀`)ノ

変なクセもなく、バーチャロンマーズの操作も完璧に行えます。いやー、やればできるもんだ。

という事で、初めての電子工作は大成功!!

待ってろよダイモン!!

おまけ。




残骸。
